空气动力系统 |气流气压仪

一、概述  INSTRUCTIONS


Aero9.jpg        Glottal MS110 空气动力系统 |气流气压仪统由美国的Glottal公司生产制造,该产品在美国已获得多项**,全球已有数百套该系统。主要型号:MS110。

       Aeroview系统由硬件和软件组成,结构紧凑,非侵入式测量,非常准确且能够记录口腔气流,鼻腔气流,声门下压力(是在声带下方(“Sub-”)积聚的压力)。所产生的声门下压力测量由通过声带之间的空气泄漏的气流以及在发音期间对该气流和麦克风数据的阻力来确定。使用这些记录的信号,Aeroview软件可以自动计算音节率,(音节率是在给定时间内产生的音节数量的度量,常见的衡量标准是每秒音节数)。声门气流阻力(声门流动阻力定义为声门上的平均压力除以通过声门的平均流量。通常仅定义用于浊音或唱歌)。平均声门下压力(声门压力或声门下压力是在声带下方(“Sub-”)建立的压力。产生的声门下压力的量由通过声带之间的空气泄漏的气流和对该流动,口腔和鼻腔气流的阻力(体积和速率)确定)。Pitch是声音的感知音调频率与声音相比。感知最佳匹配纯正弦曲线,肺活量能量是在采取最深呼吸后可以从肺部排出的最大空气量等等。

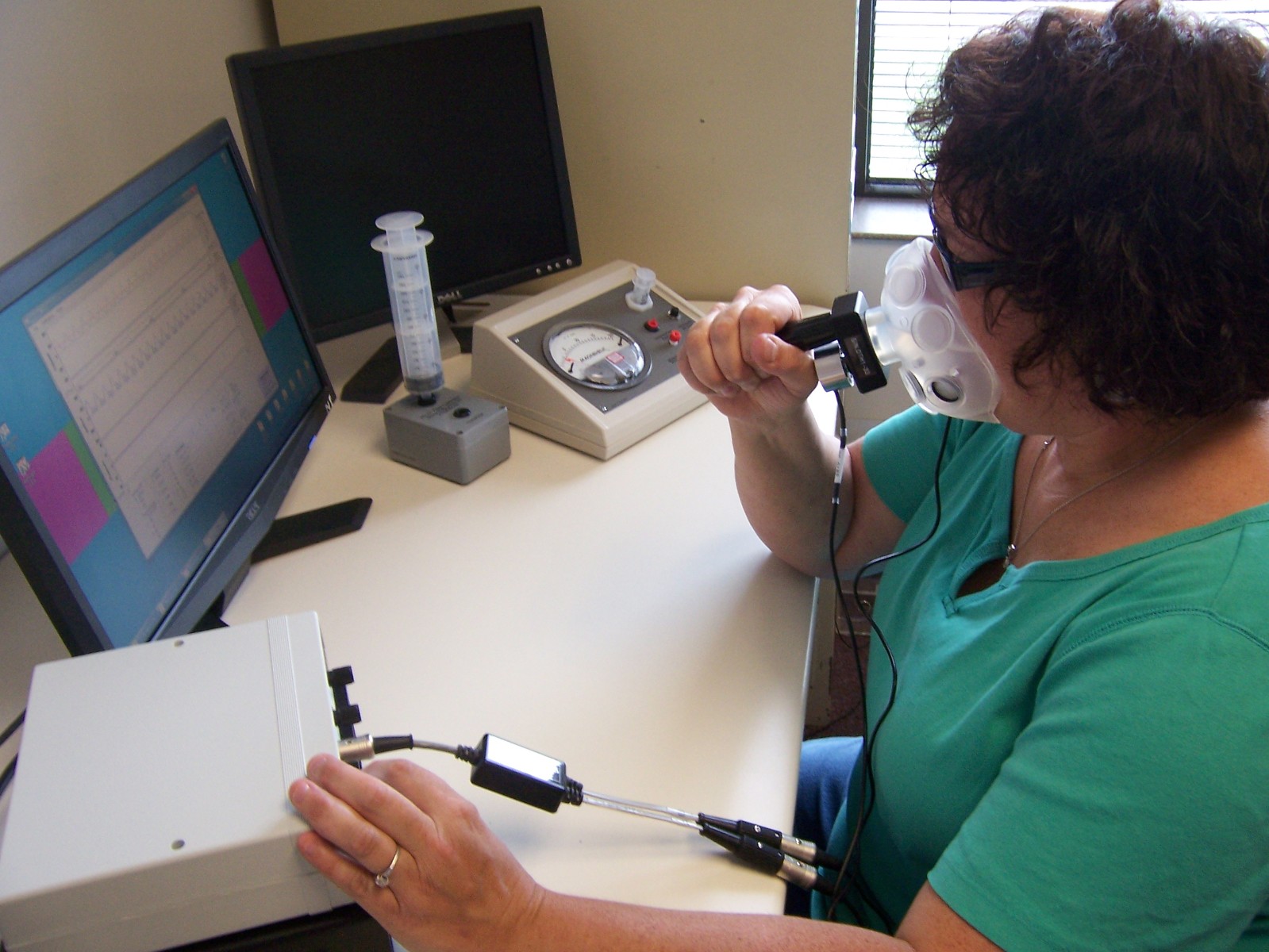

显示正在使用的Aeroview系统

       如上所述,该系统使用带传感器的手持式面罩,带USB接口的数据采集盒,以及可在任何Windows PC或笔记本电脑上运行的软件。 获取数据很简单:被试人员将声音或发音内容置于面罩中,并且数据被记录并立即在软件界面上显示。 如下所示,用户只需选择所需的数据,Aeroview即刻执行您的计算。 所使用面罩的关键是它几乎不会使声音失真,因此可以通过麦克风同时记录被试人员的语音而不影响可懂度。



显示词组“Pa-pa-pa-pa-pa”。 添加了注释以突出显示屏幕功能。



        Aeroview最佳应用包括:发音阈值压力测量(声音阈值压力是指在特定音高测量中维持声带振荡所需的最低肺压水平)也称为碰撞阈值压力,找到声门气流阻力(声门气流阻力定义为声门上的平均压力除以通过声门的平均流量。通常仅定义用于浊音或唱歌),以及语音基频研究。(基频是周期性或准周期性波形的周期的倒数。它是所有单个谐波正弦波的最低频率,通常是最高振幅分量,它们在傅里叶分析中加起来产生声源,它反映了声带振动的速率。它的心理相关性是音调研究)。

       Aeroview系统还有什么功能?任何需要可视化和比较气流数据的语音或歌唱应用。我们的工程师将与您合作,确保您可以轻松采集独特研究所需的数据。气流数据以标准化,方便的.wav格式记录。这允许您根据需要将数据导入其他软件。

Aeroview系统的详细信息

   Aeroview系统的一个重要特征是近似音节率(音节率是在给定时间内产生的音节数量的度量。常见的衡量标准是每秒音节数)由程序自动计算并显示在屏幕上。这允许用户消除在最佳2.0 /秒至3.5 /秒范围之外发音的音节序列。 Aeroview系统以AeroviewPro和AeroviewPlus的形式提供。如上所述,AeroviewPro提供发音空气动力学的标准测量。 AeroviewPlus包含与Waveview程序捆绑在一起的AeroviewPro系统,用于通过逆滤波获得声门波形。

       Aeroview系统使用自动化优化算法计算元音产生期间的“平均声门气流阻力”Rg及其倒数,即“平均声门流导率”Gg。在计算中使用的平均声门气流和内插声门下压力也有所显示。 Aeroview是Waveview的补充,Waveview是我们通过逆滤波分析声门气流波形的程序。与Waveview一样,我们保持用户界面简单直观,使其对学生和语音研究人员都有用。 Aeroview屏幕上的线条显示了每个测量音节的自动测量程序,如上面的注释图所示,这样用户就可以轻松发现测量误差。

校准单元

    FC-1和PC-1校准器为校准所有用于记录气流和气压的Glottal Enterprises系统,提供了一种简单,准确和经济的方法。 操作非常简单,因此可以在每个测量系列之前快速检查校准,以验证系统参数是否未更改。


二、特点 FEATURES


符合声学设计:通风( CV )的圆形专用面罩;

双室设计,密封鼻气流,只测量口气流;

自动零流量 - 对气流测量中固有的零漂移进行补偿。

软件功能

单通道和多通道数据信号处理;

快速傅里叶变换以及线性预测,强度分析;

完全标签系统显示在主界面,语图,音高图上;

自动日志记录、编辑,支持即时注释和实验记录

高质量的语图分析;

直接读取csl,wave 格式的文件。

Aeroview 软件

Aeroview界面简单易于操作;

可以同时采集气流与气压的信号;

对采集的波形进行分析以及处理;

可以计算区域内气流信号跟气压信号的平均值;

通过波形可以看出音节气流跟气压之间的变化。

Waveview 软件

多功能信号采集软件:可采集声音信号,EGG,气流气压信号;

可以调节测量信号F1 F2 F3共振峰的逆滤波;

可以对信号进行反转、计算、补偿;

界面简单,易于操作。

Dualview 软件

主要采集口鼻气流的信号;

可以计算口鼻气流量的平均值;

可以计算DC鼻化度;

通过波形可以明显观察到口鼻气流的变化;

界面简单,易于操作。


三、技术参数 SPECIFICATIONS


采样率:

每通道22 KS /秒;

采样频率:

0 to 3500 Hz, -3dB;

口腔气流 - 3 L / S满量程,精度为20毫升/秒,响应时间:0.5毫秒(含流量校准器);

50HZ高阶贝塞尔衍生的数字滤波器显示叠加带宽气流上的平均气流变化;

平均气流-精度10毫升/秒,与用户所选的平均间隔;

声门流电阻-自动计算估计声门下压力和元音气流;

CV设计可以提供气流测量的响应时间小于0.5毫秒;

提供两种尺寸的面罩,儿童和青少年-成年;

USB接口5V供电,与气流转换器连接 5V,75mA;

无气流转换器,5V ,60 mA。



四、应用 APPLICATIONS


言语特性研究;

临床医学研究;

歌唱发音研究;


五、视频 VIDEO
