一、概述 INSTRUCTIONS
德国 Carstens Medizinelektronik GmbH是一家创新的家族企业，成立于1979年，与欧洲，美洲，亚洲和澳大利亚的研究机构有密切联系。Carstens Medizinelektronik是Measurement Valley的成员，哥廷根地区的公司联合会，从事测量工程领域的工作。

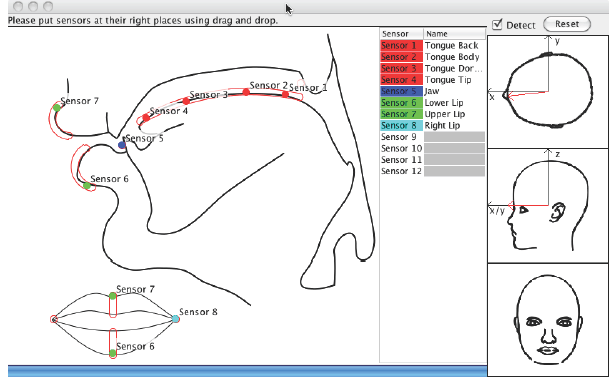

三维电磁发音仪EMA）为语音力学研究中的这些问题提供了解决方案。 运动本身得以被测量，绘制并保存。 在声学领域和机械语音研究领域之间建立了联系。 传感器可以放置在300 mm球形测量区域内的所有位置和所有方向。 该装置允许以高定时分辨率进行测量。 小连接线圈位于被试人员的嘴上和口腔内。 与附带的软件一起，从安装设置到测量，到数据分析的过程非常清晰，并且用户可以获得舌部，嘴部，上颚和下颌运动的信息。
二、特点 FEATURES
● 动态定位精度精确到0.3 mm（RMS）；
● 定位采样频率，精确定时速率为1250Hz 、替代250Hz；
● 1MHz高速数据采集，用于慢动作数据分析；
● 头部运动校正3D实时显示；
● 个性化服务和强大的社区；
● 三维坐标（x、y、z）实时显示数据，可以自动的保存数据，对数据进行分析；
● 300m的球形测量范围，以及0.3mmRMS的高精度测量范围；
● 实时显示头部运动校准数据；
● 可用强大的MATLAB对我们所获得的数据进行处理分析；
三、技术参数 SPECIFICATIONS

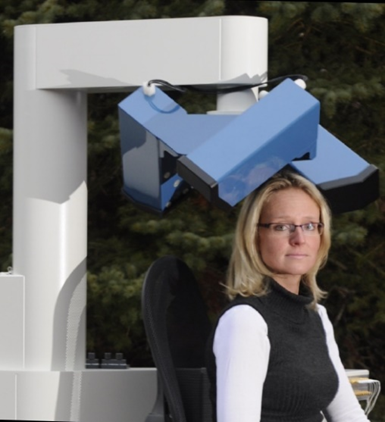

型号： Articulograph AG501 | 一体化系统，带支架，校准装置，计算机，各种软件，以及用于同步录音的必要声学设备。 这种组合保证了可重复测量的数据结果； |
操作原理： | 九个发射器线圈产生不同频率的交变磁场。 它在传感器中感应出交流电并产生其位置值和角度； |
频率范围： | 7-14KHz； |
测量范围： | 300毫米球形测量空间； |
通道数量： | 8通道、16通、24通道； |
采样率： | 1250Hz、250Hz； |
主机： | 专用工作站以及带有红色盒子的电子（39cm x 25.5cm x 9 cm）集成系统； |
校准单元： | 小型集成电路分析，信号可直接通过网络输入到带系统软件的工作站； |
声学特性： | 放大器可以直接与声卡进行连接；48kHZ/16bit无电池供电的声学特性，音响通过控制服务器供电； |
有效数据： | 原始振幅数据，头部运动校正数据，自动校正数据的二进制数和ASCII码； |
机动性： | 因为减轻了重量并且设备可以缩进所以增加了它的机动性能；手臂高度：最小尺寸（75cm x 111cm x 136cm）； |
使用： | 再没有任何中断的情况下使用。没有上行或者下行。数据自动储存在笔记本里. 所有程序自动运行也可由用户一步一步来执行； |
尺寸： | 最小: 75cm x 111cm x 136cm (W x D x H)； 最大: 85cm x 111cm x 174cm (W x D x H)； |
重量： | 63KG； |
功耗： | 60Watt； |
供电电源： | 100V – 230V ；50-60Hz； |
四、应用 APPLICATIONS
● 言语特性研究：言语研究、语音学实验与研究、人机语音交互学、语音与语言技术、言语的声学特性及力学研究；
● 艺术嗓音研究：歌唱、艺术嗓音特性及乐器演奏研究；
● 医学发声评估：言语康复与诊疗、舌位发声运动疾病的辅助评估；
