一、概述 INSTRUCTIONS

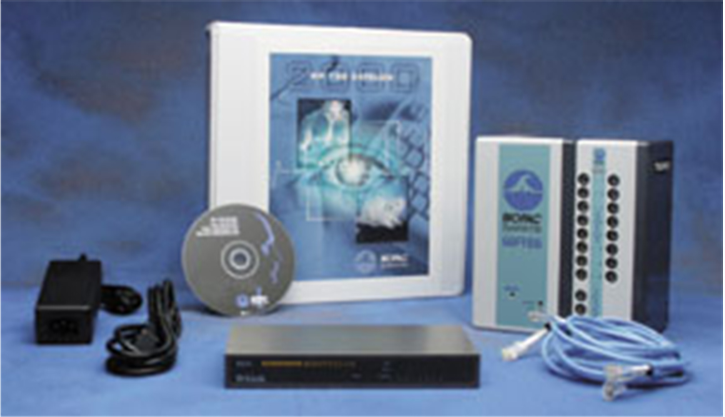

        美国BIOPAC公司MP150系统可以用普通个人电脑工作,系统维护简便,生理信号存入计算机,无需连续纸记录仪。可以在办公室或家中用个人电脑装入ACK软件分析实验室内MP150系统记录的生理信号。WINDOWS平台让使用者易学好用，EXCEL统计计算非常方便，波形及数值容易存成POWERPOINT文件，便于制作论文和幻灯片。

       选购有线或无线遥测装置可以在50-80米范围内进行生理信号测量。在线或离线数字滤波功能可对原始信号进行抗干扰处理。可在放大器上选择增益。采样率可以自由设定，最大达到400000点/秒。三种显示方式：走屏（Chart）, 重叠（Scope）, XY坐标（X/Y）。触发控制或记录可以选择内触发或外触发。刺激器输出可以由软件设计输出波形大小，形状，间隔。

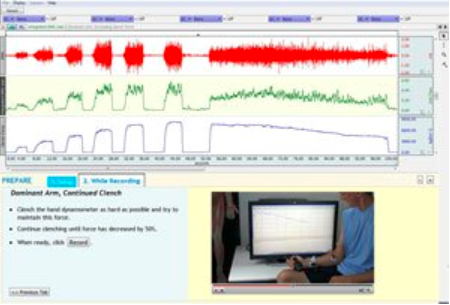

        可以在计算机屏幕上测量计算，系统提供多个计算功能，可进行信号平滑，叠加，微分，积分，傅里叶变换，频谱分析，模版查找，信号平均，峰值探测（用于提取淹没在噪声中的微弱信号）等。公式设计功能使操作者能够自己设计计算公式，对各个通道的信号进行各种数学运算，例如：加，减，乘，除，绝对值，开方，指数，对数，三角函数，反函数等，从而完成象左室舒张末期压力计算，神经放电记数直方图显示等功能。软件设计灵活，使用者可以根据试验要求设计计算公式并存储下来，同类实验可直接调用。

选购放大器及相应换能器可以完成以下生理信号测量：

        心电、脑电、肌电、眼电、胃肠电、有创血压、无创血压、dP/dt、体温、肌张力、呼吸波、呼吸流速、组织血流、血管血流、神经电位、细胞电位、氧气含量、二氧化碳含量、血氧饱和度、无创心输出量、光电脉搏容积、皮肤电阻、电刺激。

二、特点 FEATURES

AcqKnowledge软件功能

●最大60个通道显示；

●可选择外触发或内触发；

●可进行数字滤波；

●可计算dp/dt，最大值，最小值，平均值，峰峰值，心率，斜率，微分，积分，指数运算，对数运算，傅利叶变换，面积，偏差，标准差，绝对值，三角函数，曲线平滑，直方图；

●自由设定存储时刻，时间，重复次数；

●可用EXCEL进行统计计算；

●资料作为WINDOWS文件长期保存；

常用放大器

●DA100C 通用放大器

       这种低噪声差分桥式放大器将不同的换能器连接到MP系统。它提供增益设置和偏移调整，参考基线调整和为某些换能器提供电源。用这种放大器通过BIOPAC换能器来记录肌肉张力，有创血压，呼吸气流，或者连接其他厂牌换能器到MP系统。DA100C可以用肌张力传感器，气流传感器，热电偶，血压传感器，麦克风等几乎所有种类的有源和无源换能器来测量信号。

●ECG100C 心电放大器

       用来记录人、动物或离体心脏的心电信号。放大器输出可以选择ECG模式或R波探测模式。在R波模式中，放大器输出光滑的脉冲，它的波峰表示R波。可在人工条件下探测出精确的R波时间。ECG100C还有一个用户调节基线装置。可以匹配所有的2mm电极插头，包括用于高灵敏测量带屏蔽的电极插头。

●EEG100C 脑电放大器

        用来放大与脑神经活动有关的生物电，记录单极或双极EEG。输出可以选择普通EEG和alpha波探测模式。Alpha波输出一个光滑的波形，波峰显示最大的alpha波活动（信号能量在8-13HZ范围内）。可以匹配所有的2mm电极插头，包括用于高灵敏测量带屏蔽的电极插头。

●EMG100C 肌电放大器

       用来放大常规的和骨胳的肌电活动。EMG100C可以用来监测单个纤维的、运动部位的和外周神经的电活动，因为它可以快速反应和定时。AcqKnowledge软件可以执行实时EMG测量。可以匹配所有的2mm电极插头，包括用于高灵敏测量带屏蔽的电极插头。

●EOG100C眼电放大器

       用来放大角膜和视网膜电位。放大器测量眼睛周围皮肤的直流电，此电位与各方向眼动的程度成比例。输出可以选择普通EOG和衍生EOG。选择衍生模式时，放大器输出的是对研究扫视和眼球颤动很有用的眼动速度。

●GRS100C  皮肤反应放大器

       GSR100C测量皮肤传导强度和反应，在紧张、唤醒或情绪激动时，它们随着汗腺活动呈现不同的变化。GSR100C使用一种恒压技术测量皮肤传导。控制允许选择绝对或相对皮肤传导测量。每个GSR100C放大器要求一个TSD203带电表皮反应换能器。对于非常规的身体放置时，在GSR100C上使用两个EL258导线电极（代替TSD203）。同样要求使用GEL101电极膏或你喜欢的记录膏。

●PPG100C  光电容积放大器

       PPG100C记录脉搏压力波形和提供血流压力、血液稠密度或血管收缩的描计。PPG100C与TSD200脉搏换能器连接，从血流变化中测量红外线反射结果的变化。前面板控制允许选择绝对或相对体积描计测量。每个PPG100C要求一个TSD200光电脉搏体积描计换能器。

●RSP100C 呼吸放大器

       测量呼吸运动时，RSP100B与TSD101B呼吸绑带配合使用测量胸腹呼吸时的收缩和扩张。前面板可调节敏感度（增益），用ACQKNOWLEDGE软件可对输入信号进行校准。每个RSP100B需要一个TSD101B绑带。

●SKT100C体温放大器

       用于测量体表或体内温度。SKT100B与TSD102系列热电偶配合使用测量温度精度达到0.0002°F。面板上可选择敏感度（增益）及测量温度绝对值或相对值。ACQKNOWLEDGE软件中选择摄氏或华氏温度单位。每个SKT100B需要一个TSK102系列温度传感器。

三、技术参数 SPECIFICATIONS

四、应用 APPLICATIONS

●心理生理学；

●生物力学、运动医学和运动学；

●神经科学；

●生物学；

●生命科学；
